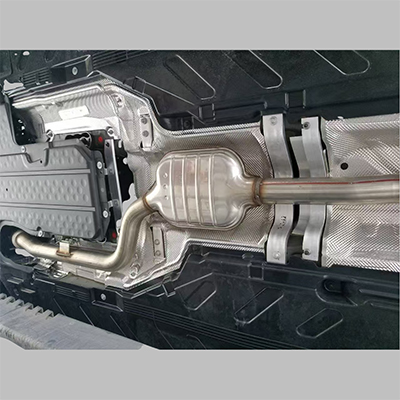

В качестве ключевого компонента тепловой защиты, автомобильный тепловой щит должен долго работать в течение длительного времени в высокой температуре и коррозионной среде выхлопного газа. Как основные материалы, разница в производительности между 304 нержавеющей стали и 321 нержавеющей стали напрямую влияет на эффект теплоизоляции и срок службы оборудования.
1. Основные преимущества 304 нержавеющей стали в тепловых щитах
Коррозионное сопротивление и экономическая эффективность
304 нержавеющая стальОбразует плотную оксидную пленку с классической формулой из 18% хрома + 8% никеля и хорошо работает в среде и низкотемпературной выхлопной газа средней и низкой температуры. Его устойчивость к коррозии разбавленными кислотами, разбавленные щелочи и органические растворители подходят для обычных выхлопных труб топливного транспортного средства.
Обрабатываемость и обработка поверхности
Индекс укрепления работы (значение n) 304 составляет 0,45, что лучше, чем 0,38 из 321, что делает его более выгодным в сложных процессах, таких как глубокая штамповка и спиннинг. Шероховатость поверхности после электролитической полировки может достигать RA0,05 мкм, что отвечает строгим требованиям для завершения автомобильных внешних деталей.
Низкая температурная прочность и воздействие сопротивления
304 сохраняет хорошую прочность в диапазоне от -196 до 400 ℃ и обладает выдающейся сопротивлением воздействия на нагрузку. Испытание на столкновение показывает, что 304 теплового экрана не разбился в заднем столкновении 80 км/ч, эффективно защищая задние компоненты.
2. Технологические прорывы в 321 нержавеющей стали при высокой температурной изоляции
Стабилизация титана, чтобы противостоять межцентральному коррозии
321 добавляет 0,5% титана с образованием тико -соединений, чтобы ингибировать осаждение карбида хрома, что фундаментально решает проблему высокотемпературной меж гранулярной коррозии.
Высокая прочность на высокую температуру и производительность ползучести
Прочность на выносливость 321 при 600 ℃ достигает 145 МПа, что на 22% выше, чем у 304; Время разрыва ползучести увеличивается более чем на 3 раза.
Сварка и оптимизация термической обработки
Удлинение металла сварного шва 321 достигает 35%, что на 5 процентных пунктов выше, чем у 304, а чувствительность сварки горячих трещин уменьшается на 40%. Его твердые растворы требуют гашения при 1050-1100 ℃, чтобы гарантировать, что титановый элемент полностью растворен. Новая компания по энергетическому транспортному средству использует лазерную сварку 321 тепловой экраны, причем прочность сварки достигает 95% родительского материала, что отвечает 800 ° C требованию высокотемпературного обработки выхлопных газов в транспортных средствах водородных топливных элементов.
ВНинбо Хуали Сталь, Вы можете найти материалы из нержавеющей стали 304 и 321, которые соответствуют вашим требованиям.
Нинбо Хуали Сталь обеспечивает высококачественные катушки 304 и 321 нержавеющей стали и полоски, которые соответствуют различным отраслевым стандартам. Благодаря многолетнему опыту и приверженности удовлетворенности клиентов, материалы, которые мы предоставляем, обеспечивают надежность, производительность и стоимость. Посетите наш сайтwww.bowasteel.comДля получения дополнительной информации и добро пожаловать, чтобы купить у нас 304 и 321 материала из нержавеющей стали!
